7.1 范围
本章适用于锅炉、压力容器筒体、封头、接管及堆焊层等厚度的超声波检测，也适用于压力管道厚度的超声测量。

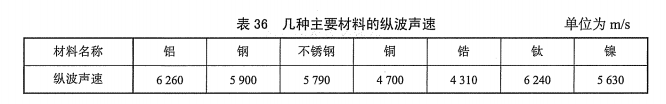

7.2 几种主要材料的声速 几种主要材料的声速见表 36。使用时，如有必要应对材料进行实际声速测定。
7.3 测量仪器 铝 不锈钢
7.3.1 厚度测量仪器包括超声检测仪、带 A扫描显示数字式测厚仪和数字式测厚仪。根据被测工件厚度范围、表面状况、材质及测量精度要求等选用。超声检测仪一般适用于壁厚大于 200mm 承压设备的厚度测定，测量精度通常为±1mm;带A扫描显示数字式测厚仪和数字式测厚仪一般适用于壁厚小于 200mm 承压设备的厚度测定，测量精度通常为±（0.5%t+0.05）mm。
7.3.2 超声检测仪以A扫描方式显示时间-幅度信号，通过读出初始脉冲和第一次底波之间的距离来测量厚度，或根据 A扫描显示时基线上多次底面回波之间距离差来测量厚度。
7.3.3 带A扫描显示数字式测厚仪是A扫描显示超声检测仪和数显厚度值的附加电路的组合。带 A 扫描显示仪器可以检查测量的有效性，也可显示测量情况的变化，如工件内部缺陷或不连续性。
7.3.4 数字式测厚仪是把初始脉冲和第一次底面回波之间或多次底面回波之间的声程或时间转换成数字显示值显示在仪器上。
7.4 探头 7.4.1 超声测厚通常采用直接接触式单晶直探头，也可采用带延迟块的单晶直探头和双晶直探头。
7.4.2 高温（大于等于 60℃）或低温（低于-20℃）试件的壁厚测定需用特殊探头。
7.5 校准试块 校准试块的基本要求和尺寸见图25，在符合测量精度条件下，也可采用其他试块对仪器进行校准。
7.6 耦合剂
7.6.1 耦合剂应符合 4.2.4的规定。
7.6.2 用于高温场合时，应选用适当的高温耦合剂。
7.7 仪器校准 7.7.1 仪器校准一般应在与被测材料声速相同或相近的试块上进行。
7.7.2 数字式测厚仪的校准∶
a）采用阶梯试块，分别在厚度接近待测厚度的最大值和待测厚度的最小值（或待测厚度最大 值的 1/2）的试块上进行校准;
b）将探头置于较厚试块上，调整"声速校准"旋钮，使测厚仪显示读数接近已知值;
c）将探头置于较薄的试块上，调整"零位校准"旋钮，使测厚仪显示读数接近已知值;
d） 反复调整，使量程的高低两端都得到正确读数。
7.2 几种主要材料的声速 几种主要材料的声速见表 36。使用时，如有必要应对材料进行实际声速测定。
7.3 测量仪器 铝 不锈钢
7.3.1 厚度测量仪器包括超声检测仪、带 A扫描显示数字式测厚仪和数字式测厚仪。根据被测工件厚度范围、表面状况、材质及测量精度要求等选用。超声检测仪一般适用于壁厚大于 200mm 承压设备的厚度测定，测量精度通常为±1mm;带A扫描显示数字式测厚仪和数字式测厚仪一般适用于壁厚小于 200mm 承压设备的厚度测定，测量精度通常为±（0.5%t+0.05）mm。
7.3.2 超声检测仪以A扫描方式显示时间-幅度信号，通过读出初始脉冲和第一次底波之间的距离来测量厚度，或根据 A扫描显示时基线上多次底面回波之间距离差来测量厚度。
7.3.3 带A扫描显示数字式测厚仪是A扫描显示超声检测仪和数显厚度值的附加电路的组合。带 A 扫描显示仪器可以检查测量的有效性，也可显示测量情况的变化，如工件内部缺陷或不连续性。
7.3.4 数字式测厚仪是把初始脉冲和第一次底面回波之间或多次底面回波之间的声程或时间转换成数字显示值显示在仪器上。
7.4 探头 7.4.1 超声测厚通常采用直接接触式单晶直探头，也可采用带延迟块的单晶直探头和双晶直探头。
7.4.2 高温（大于等于 60℃）或低温（低于-20℃）试件的壁厚测定需用特殊探头。
7.5 校准试块 校准试块的基本要求和尺寸见图25，在符合测量精度条件下，也可采用其他试块对仪器进行校准。
7.6 耦合剂
7.6.1 耦合剂应符合 4.2.4的规定。
7.6.2 用于高温场合时，应选用适当的高温耦合剂。
7.7 仪器校准 7.7.1 仪器校准一般应在与被测材料声速相同或相近的试块上进行。
7.7.2 数字式测厚仪的校准∶
a）采用阶梯试块，分别在厚度接近待测厚度的最大值和待测厚度的最小值（或待测厚度最大 值的 1/2）的试块上进行校准;
b）将探头置于较厚试块上，调整"声速校准"旋钮，使测厚仪显示读数接近已知值;
c）将探头置于较薄的试块上，调整"零位校准"旋钮，使测厚仪显示读数接近已知值;
d） 反复调整，使量程的高低两端都得到正确读数。
