在用承压设备受压元件的超声波检测工艺文件。
8.2.1.1 在用承压设备受压元件超声检测的工艺文件应满足 4.3 的要求。

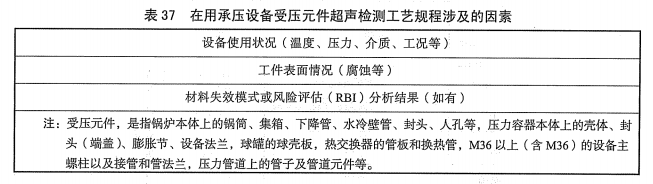

8.2.1.2 在用承压设备受压元件的超声检测工艺规程一般应包括表1、表2和表37所列的相关因素。
（如有） 注∶受压元件，是指锅炉本体上的锅筒、集箱、下降管、水冷壁管、封头、人孔等，压力容器本体上的壳体、封 头（端盖）、膨胀节、设备法兰，球罐的球壳板，热交换器的管板和换热管，M36以上（含M36）的设备主螺柱以及接管和管法兰，压力管道上的管子及管道元件等。
8.2.2 在用承压设备受压元件超声检测要点
8.2.2.1 对在用承压设备受压元件进行超声检测时，其主要检测方法应符合第5章的有关规定。
8.2.2.2 对在用承压设备受压元件进行超声检测时，应根据设备材质、制造技术条件、使用状况（温度、压力、介质、工况等）、材料失效模式或风险评估（RBI）分析结果及相关技术规范等选择超声检测方法。

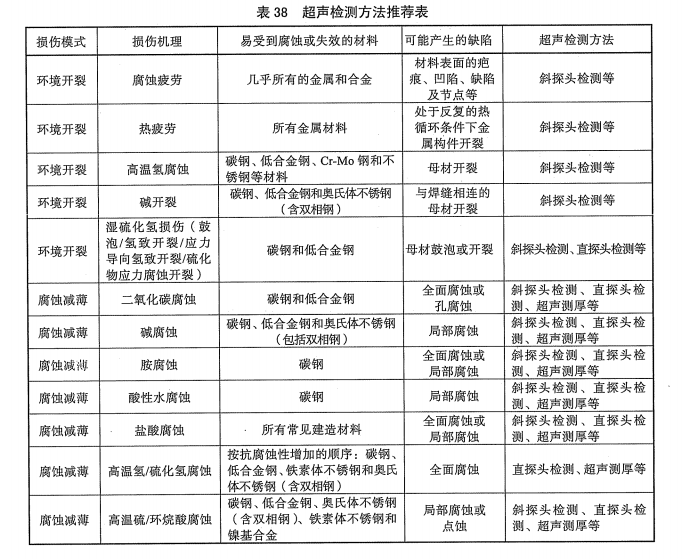

8.2.2.3 根据材料失效模式或风险评估（RBI）分析结果、缺陷产生的可能性推荐选择超声检测方法见表38。
8.2.2.4 在用承压设备复合钢板超声检测方法按5.4 的规定执行，检测时应注意检测基材和复合板界面有无未结合，或未结合有无扩展。
8.2.2.5 对于在用螺栓或螺柱的超声检测，除应符合 5.6的有关规定外，还应对螺纹根部是否有裂纹进行检测，其主要检测内容如下∶
a） 在螺栓或螺柱端部采用纵波斜探头进行检测，斜探头的纵波折射角一般取 2~8.5°，标称 频率为 4MHz~5MHz。纵波斜探头一般检测适用于无中心孔螺栓的检测;
b）在螺栓或螺柱无螺纹部位采用折射角为 45°~56°（K1~K1.5），标称频率为 2MHz~5MHz 的横波斜探头进行轴向检测;
c） 纵波斜探头检测和横波斜探头轴向检测的对比试样应采用与被检工件材料、形式和规格 相同或相近的螺栓或螺柱制作。人工反射体（切槽）应位于最大探测声程处并垂直于螺栓或螺柱的轴线，切槽离开螺栓两端的距离应不小于螺栓直径。人工反射体的形状和尺寸如图 28 所示。也可将螺栓的丝扣反射波幅调节到某一基准波高并以此作为扫查灵敏度;
d）在用螺栓或螺柱超声检测时，如在螺纹根部出现比切槽回波幅度高的缺陷反射波时，应 使用其他表面无损检测方法进行辅助检测，判断是否有影响使用的缺陷存在。
8.2.1.1 在用承压设备受压元件超声检测的工艺文件应满足 4.3 的要求。
8.2.1.2 在用承压设备受压元件的超声检测工艺规程一般应包括表1、表2和表37所列的相关因素。
（如有） 注∶受压元件，是指锅炉本体上的锅筒、集箱、下降管、水冷壁管、封头、人孔等，压力容器本体上的壳体、封 头（端盖）、膨胀节、设备法兰，球罐的球壳板，热交换器的管板和换热管，M36以上（含M36）的设备主螺柱以及接管和管法兰，压力管道上的管子及管道元件等。
8.2.2 在用承压设备受压元件超声检测要点
8.2.2.1 对在用承压设备受压元件进行超声检测时，其主要检测方法应符合第5章的有关规定。
8.2.2.2 对在用承压设备受压元件进行超声检测时，应根据设备材质、制造技术条件、使用状况（温度、压力、介质、工况等）、材料失效模式或风险评估（RBI）分析结果及相关技术规范等选择超声检测方法。
8.2.2.3 根据材料失效模式或风险评估（RBI）分析结果、缺陷产生的可能性推荐选择超声检测方法见表38。
8.2.2.4 在用承压设备复合钢板超声检测方法按5.4 的规定执行，检测时应注意检测基材和复合板界面有无未结合，或未结合有无扩展。
8.2.2.5 对于在用螺栓或螺柱的超声检测，除应符合 5.6的有关规定外，还应对螺纹根部是否有裂纹进行检测，其主要检测内容如下∶
a） 在螺栓或螺柱端部采用纵波斜探头进行检测，斜探头的纵波折射角一般取 2~8.5°，标称 频率为 4MHz~5MHz。纵波斜探头一般检测适用于无中心孔螺栓的检测;
b）在螺栓或螺柱无螺纹部位采用折射角为 45°~56°（K1~K1.5），标称频率为 2MHz~5MHz 的横波斜探头进行轴向检测;
c） 纵波斜探头检测和横波斜探头轴向检测的对比试样应采用与被检工件材料、形式和规格 相同或相近的螺栓或螺柱制作。人工反射体（切槽）应位于最大探测声程处并垂直于螺栓或螺柱的轴线，切槽离开螺栓两端的距离应不小于螺栓直径。人工反射体的形状和尺寸如图 28 所示。也可将螺栓的丝扣反射波幅调节到某一基准波高并以此作为扫查灵敏度;
d）在用螺栓或螺柱超声检测时，如在螺纹根部出现比切槽回波幅度高的缺陷反射波时，应 使用其他表面无损检测方法进行辅助检测，判断是否有影响使用的缺陷存在。
